Видеонаблюдение (CCTV) своими руками: как делал, что получилось
Несмотря на тот факт, что аналоговые камеры при использовании в системах домашнего видеонаблюдения (FullHD) в настоящее время обеспечивают качество аналогичное IP (при меньшей стоимости) решив делать видеонаблюдение своими руками остановил свой выбор на IP.
Содержание статьи:
Комплект видеонаблюдения для дома
Остановился на IP комплекте видеонаблюдения для дома от Hikvision. Используется меньше элементов чем при аналоговом и как следствие при самостоятельной установке сложнее «накосячить». Мой комплект:
- Видеорегистратор DS-7108N-SN;
- IP камера DS-2CD2132-I (DS-2CD3132-I);
- IP камера DS-2CD2T32-I3;
- IP камера DS-2232-I5;
После установки камер, видеорегистратора, коммутатора, разводки проводов подключение и запуск комплекта заняли около часа (перед установкой комплект был подключен и проверен в работе).
Процесс первого (тестового) подключения комплекта видеонаблюдения в 9 минутном видео.
Результат установки видеонаблюдения
Видеорегистратор установлен на полке тумбы рабочего стола. Подключен к монитору.
Коммутатор на противоположной тумбе. Для вывода кабелей использовал телевизионную розетку (экономил).
Результат работы в веб-интерфейсе видеорегистратора выглядит так.
Предусмотрен резерв для подключения в будущем ещё 4 камер.
Делаю видеонаблюдение своими руками
Камеры вешал на доме и гараже, старался сделать так, что бы одна камера могла использовать ночью ИК подсветку другой.
Весь инструмент, который понадобился для установки видеонаблюдения в жилом доме.
Кабель покупал в строительном гипермаркете ОМА. Кабель белорусского производства, жилы медные, а не омеднённые как у дешёвых китайских.
Много времени ушло на прокладку кабеля, протяжку между домом и гаражом, где-то надо было выбить кирпич, где-то просверлить отверстие.
Между домом и гаражом кабель сращивал, появились две скрутки.
Фото будут добавлены

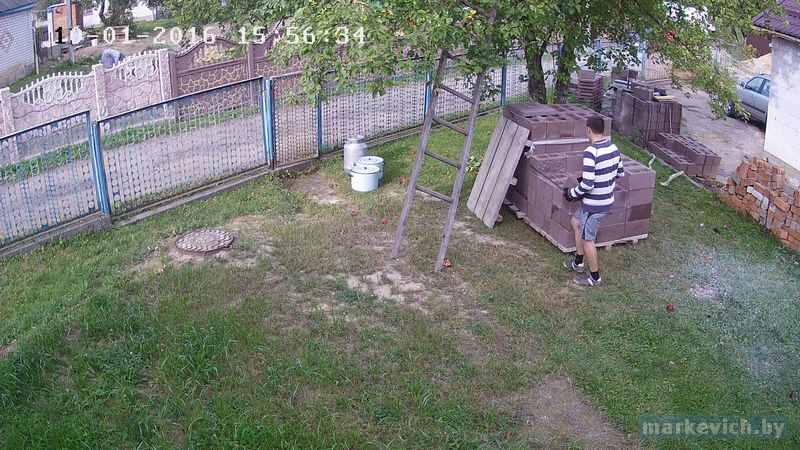

Пример картинки с подключенной камеры, видно, что ИК-подсветка другой камеры помогает лучше «осветить» территорию.
Неожиданно много времени потратил на жесткий диск для видеорегистратора.
Установка жесткого диска
Много внимания уделяю тишине, минимизации шумов от устройств. Пример тому статья в которой рассказал как выбирал комплектующие для домашнего компьютера — Тихий компьютер для дома.
К сожалению установив первый жесткий диск от старого компьютера в видеорегистратор был поражен шумом. Благо был ещё один HDD, он и спас ситуацию, т.к. оказался довольно тихим, хоть и меньшей ёмкости.
Чтобы было еще тише установил на видеорегистратор «подножки», которые погасили вибрацию корпуса.
Подробнее про выбор HDD читайте здесь — Жесткий диск для видеорегистратора Hikvision.
Подключение IP камер к видеорегистратору
Возможны два варианта подключения IP камер к видеорегистратору — хороший и плохой. Хороший — это когда комплект видеонаблюдения работает из коробки, подключил и забыл.
Плохой — это когда надо использовать утилиту SADP для поиска IP камер и видеорегистратора в сети, проверять, менять IP адреса.
Подробно (инструкция) в статье — Подключение IP камер к компьютеру.
При первом подключении IP камер Hikvision вас попросят задать пароль (обязательно запишите), т.к. процесс восстановления сложен.
После подключения и настройки обязательно обратите внимание на работу купольных камер ночью при включении ИК-подсветки. Если картинка мутная, значит надо почистить «от пальцев» купол.
Итог работы — работающая система видеонаблюдения, сделанная и настроенная своими руками.
Ниже 27 фото сделанных в процессе установки.
Фото будут добавлены
Самостоятельная установка, подбор, настройка комплекта видеонаблюдения обошлась более чем в два раза дешевле заказа установки у специализированных организаций.
Подробнее о стоимости установки в статье — Стоимость установки (монтажа) комплекта видеонаблюдения.
Магазин видеонаблюдения
Все камеры (DS-2CD2132-I, DS-2CD3132-I, DS-2CD2T32-I3, DS-2232-I5) и видеорегистраторы (DS-7108N-SN, DS-7108N-SN/P) покупались в магазине видеонаблюдения XinRay.
Толковый магазин на Aliexpress нашел не с первого раза. В настоящий момент опыт получения посылок из Китая составляет ~1202$.
Плюс покупок в XinRay — это стабильный возврат части денег за счёт использования кэшбэка. Подробнее про его величину в статье — Тест кэшбэк сервиса.
Заключение
Уличное видеонаблюдение для дома сделано. Считаю, как проектировщик, что под такую задачу нет смысла делать проект, даже не стоит прорисовывать зоны обзора видеокамер.
Достаточно ориентируясь на угол в 70 градусов прикинуть как разместить камеры. Выбрать одну из камер, сравнить характеристики, обратить внимание на размеры, «серьёзность» внешнего вида, купить и сделать видеонаблюдение своими руками.
Если строиться новый дом, то есть смысл заказать технический проект видеонаблюдения (от ~25$), который будет отражать размещение оборудования, содержать спецификацию для заказа, схему подключения элементов в наглядном и доступном для понимания виде.
Ориентировочный размер экономии при самостоятельной установке и настройке комплекта видеонаблюдения от Hikvision состоящем из 4 видеокамер составит ~ 270$.
В интернет-магазинах работает кэшбэк-сервис letyshops (см. тест возврата денег здесь).
Если всё-таки решите не делать видеонаблюдение своими руками, а заказать, то посмотрите статьи:
- Выбор комплекта видеонаблюдения для дома: аналоговый или цифровой;
- Схемы подключений аналогового TVI и цифрового IP комплекта видеонаблюдения;
- Стоимость установки (монтажа) комплекта видеонаблюдения;
- Советы по покупке готового комплекта видеонаблюдения для дома;
- Выбор организации-установщика системы видеонаблюдения.
